产品名称：

型号：HZ-CI30

尺寸：长宽高（mm）2500*2200*3000

简介：自动装卡扣机可实现自动送卡扣、装卡扣、压合、数量检测、角度控制等功能，能大幅提高生产效率，降低人工劳动强度。它适用于多种形状和材质的卡扣，采用PLC+HMI工控机控制，供料方式多样，还可与MES系统对接。

产品描述
产品概述
这是一套专为汽车车门内饰板装配设计的卡扣插入自动化解决方案，采用单台6轴安川机器人。该系统集成了智能卡扣供料、伺服/气动插入、CCD检测和安全防护功能，结构紧凑高效。专为一级供应商和OEM工厂设计，该设备确保卡扣安装准确、快速且可追溯，减少人工劳动，提高生产一致性。

工作原理
卡扣通过定制的吹送系统自动供料，并由机械臂拾取。机器人以控制的力和角度将每个卡扣插入指定位置。视觉系统确认部件存在和卡扣安装精度，传感器防止供料错误或遗漏。成型夹具确保在装载过程中实现高精度对齐。

应用场景
该设备专为需要精确卡扣固定的塑料和复合材料部件设计，特别是：

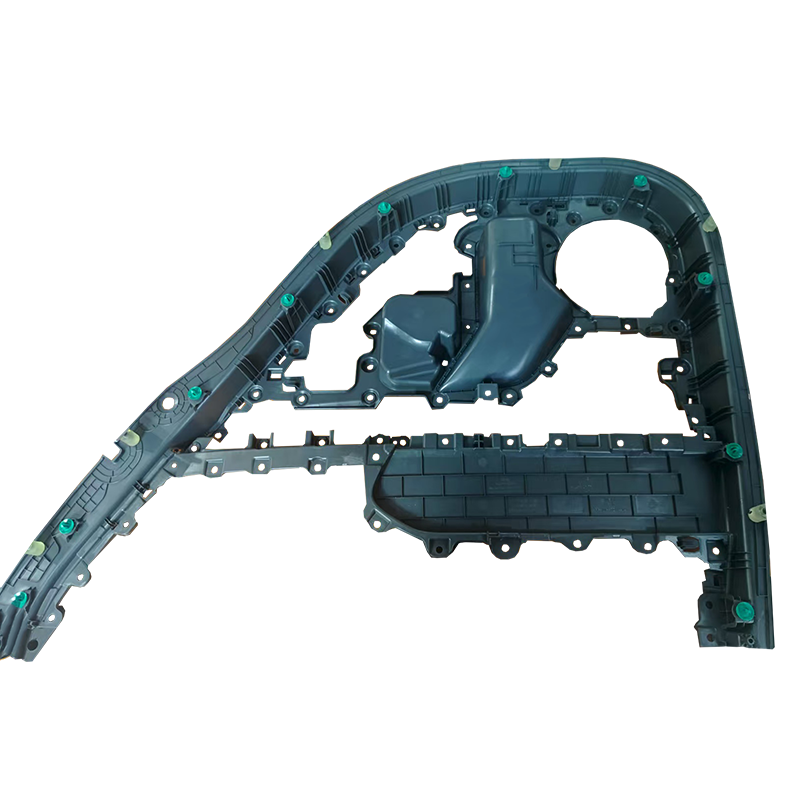

- 前后车门内饰板
- 带塑料或金属卡扣的内饰件
- 有左右变体型号的部件
- 小批量到中批量汽车装配站

技术规格

项目名称
 6轴机器人卡扣插入设备
 CCD视觉
 CCD摄像头 + 传感器，验证部件位置、卡扣方向和安装情况
电压
 380V
 循环时间
 每个卡扣约2.5秒
机器人
 6轴
 夹具类型
 内外饰件的成型定位夹具
应用
 汽车车门内饰板卡扣装配等
 控制系统
 西门子/三菱PLC + 触摸屏HMI
供料系统
 吹送 + 振动盘
 环境温度
 -10℃~50℃
卡扣容量
 每次加料约2,100个卡扣
 机器/模具重量
 定制
卡扣供料
 振动盘 + 吹送
 机器/模具尺寸
 定制
卡扣类型
 塑料卡扣、卡扣锁
 安全防护
 光幕、联锁、紧急停止


售后服务
- 1年质量保修
- 远程技术支持
- 现场调试与操作员培训

为什么选择华卓？
华卓集团自2012年以来总部位于中国苏州，专注于定制化非标塑料焊接和紧固自动化设备的设计和制造。我们的设备被广泛应用于全球汽车OEM和零部件供应商的生产线。
- 紧凑灵活：适用于集中工作站或基于单元的布局
- 高精度：视觉引导插入，验证力控
- 定制适配：根据您的车门内饰板结构和卡扣规格定制
- 行业就绪：支持西门子/三菱PLC、安川机器人、模块化夹具
